信號蝶閥
- 所屬類別：信號蝶閥
- 產品型號：d71x
- 發布時間：2013-11-12
- 瀏覽次數：3960
- 聯系電話：0577-67983731
- 在 線 QQ：
信號蝶閥概述
雙德生產的信號蝶閥，驅動方式可選用手動、蝸輪、氣動、電動，連接方式可選用法蘭，結構形式可選用中線式，密封結構可選用軟密封、硬密封，壓力范圍PN0.1-10Mpa，公稱通徑為DN15～DN1200mm，材質可選用鑄鐵、鑄鋼、不銹鋼。閥門的使用范圍非常的廣泛，同一種閥門在不同的場合與工況有不同的搭配.
信號蝶閥特點:
信號蝶閥具有結構簡單，密封可靠，開啟輕便、壽命長、維護方便等優點。故被廣泛地應用于給排水、建筑消防等系統各種管道上，尤其在消防管路中。本信號閥可明白無誤的顯示出閥門開關狀態，具有直觀、清晰、可靠的反映出消防系統中的工作狀態，所以廣泛、大量的適用于消防系統中。
信號蝶閥主要技術參數:
|
公稱通經 |
公稱壓力 |
工作溫度 |
密封試驗 |
強度試驗 |
適用介質 |
|
DN50～400mm |
1.0/1.6/2.5MPa |
-10℃～-80℃ |
1.1倍公稱壓力 |
1.5倍公稱壓力 |
水、油、氣 |
信號蝶閥主要零件材料:
|
序號 |
零件名稱 |
材質 |
序號 |
零件名稱 |
材質 |
|
1 |
閥體 |
球鐵、鑄鋼 |
7 |
密封圈 |
NBR。EPDM |
|
2 |
閥軸 |
SUS410/SUS316 |
8 |
圓墊片 |
SUS316/黃銅 |
|
3 |
蝶板 |
球鐵噴塑、不銹鋼 |
9 |
對開環 |
SUS316/黃銅 |
|
4 |
閥座 |
EPDM，PTEE |
10 |
擋圈 |
彈簧鋼 |

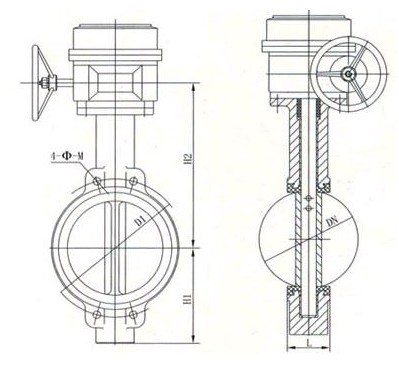

信號蝶閥主要外形連接尺寸:
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
H |
268 |
287 |
309 |
342 |
376 |
410 |
495 |
565 |
849 |
985 |
1109 |
|
H1 |
70 |
76 |
86 |
104 |
118 |
132 |
167 |
198 |
239 |
267 |
309 |
|
L1 |
43 |
46 |
46 |
52 |
56 |
56 |
60 |
68 |
68 |
78 |
102 |
|
L2 |
32 |
47 |
65 |
91 |
112 |
146 |
194 |
242 |
292 |
325 |
380 |
|
L3 |
245 |
245 |
245 |
245 |
245 |
245 |
400 |
400 |
400 |
400 |
431 |
|
Ф1 |
152 |
152 |
152 |
152 |
152 |
152 |
300 |
300 |
305 |
305 |
290 |
信號蝶閥相關產品：硬密封蝶閥，金屬密封蝶閥，三偏心金屬硬密封蝶閥，三偏心硬密封蝶閥，三偏心蝶閥，三偏心閥門，電動蝶閥，氣動蝶閥，對夾式氣動蝶閥，不銹鋼氣動蝶閥，渦輪蝶閥，渦輪法蘭蝶閥，電動法蘭蝶閥，雙法蘭蝶閥，電動調節蝶閥，d343h16c三偏心硬密封蝶閥,液控蝶閥，液控緩閉止回蝶閥，重錘式液控蝶閥,液控緩閉止回蝶閥,液動蝶閥，快關閥等
