輕型通風蝶閥
- 所屬類別：通風蝶閥
- 產品型號：輕型通風蝶閥
- 發布時間：2013-11-19
- 瀏覽次數：2246
- 聯系電話：0577-67983731
- 在 線 QQ：
輕型通風蝶閥產品用途
D341H、D341W 型 PN0.5~PN1 通風蝶閥是一種非密閉型蝶閥,在冶金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，碟板在90°范圍內自由轉動以達到啟閉或調節介質流量的目的。作為氣體介質調節流量或切斷裝置。
輕型通風蝶閥特點
1、采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便
2、內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響
輕型通風蝶閥的安裝
1.安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。
2.閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗持續的時間符合GB 50243要求。

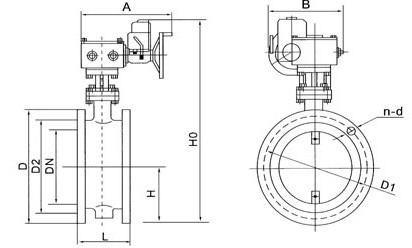

輕型通風蝶閥結構圖片
輕型通風蝶閥主要外形和連接尺寸
|
公稱通徑 |
主要外形尺寸和連接尺寸 |
|||||||
|
L |
D1 |
D |
Z-d |
H |
H0 |
A |
B |
|
|
50 |
108 |
110 |
140 |
4-14 |
70 |
215 |
270 |
65 |
|
65 |
112 |
130 |
160 |
4-14 |
80 |
235 |
270 |
65 |
|
80 |
124 |
150 |
190 |
4-18 |
95 |
263 |
270 |
65 |
|
100 |
127 |
170 |
210 |
4-18 |
105 |
283 |
270 |
65 |
|
125 |
140 |
200 |
240 |
8-18 |
120 |
313 |
310 |
65 |
|
150 |
140 |
225 |
265 |
8-18 |
132.5 |
338 |
310 |
65 |
|
200 |
152 |
280 |
320 |
8-18 |
160 |
493 |
365 |
90 |
|
250 |
165 |
335 |
375 |
12-18 |
187.5 |
550 |
365 |
90 |
|
300 |
178 |
395 |
440 |
12-22 |
220 |
615 |
365 |
90 |
|
350 |
190 |
445 |
490 |
12-22 |
245 |
678 |
365 |
90 |
|
400 |
216 |
495 |
540 |
16-22 |
270 |
727 |
365 |
90 |
|
450 |
222 |
550 |
595 |
16-22 |
297.5 |
782 |
365 |
90 |
