不銹鋼電動蝶閥
- 所屬類別：電動蝶閥
- 產品型號：d943w
- 發布時間：2013-11-19
- 瀏覽次數：2746
- 聯系電話：0577-67983731
- 在 線 QQ：
不銹鋼電動蝶閥產品結構特點簡介
開關型電動蝶閥系我公司最新研制的法蘭蝶閥，主要適用于水廠、電廠、鋼廠冶煉、造紙、化工、飲食等系統供排水用，尤為適用自來水管路上作為調節流量設備使用。

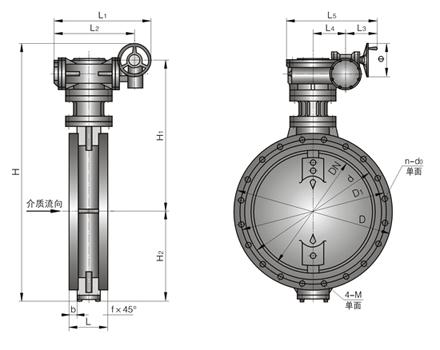

不銹鋼電動蝶閥結構圖
不銹鋼電動蝶閥外形尺寸、連接尺寸
|
公稱通徑 |
尺寸 (mm) |
|||||||
|
L |
1.0MPa |
1.6MPa |
||||||
|
D |
D1 |
Z-Φd |
D |
D1 |
Z-Φd |
|||
|
50 |
108 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
|
|
65 |
112 |
185 |
145 |
4-18 |
185 |
145 |
4-18 |
|
|
80 |
114 |
200 |
160 |
8-18 |
200 |
160 |
8-18 |
|
|
100 |
127 |
220 |
180 |
8-18 |
220 |
180 |
8-18 |
|
|
125 |
140 |
250 |
210 |
8-18 |
250 |
210 |
8-18 |
|
|
150 |
140 |
285 |
240 |
8-22 |
285 |
240 |
8-22 |
|
|
200 |
152 |
340 |
295 |
8-22 |
340 |
295 |
12-22 |
|
|
250 |
165 |
395 |
350 |
12-22 |
405 |
355 |
12-26 |
|
|
300 |
178 |
445 |
400 |
12-22 |
460 |
410 |
12-26 |
|
|
350 |
190 |
505 |
460 |
16-22 |
520 |
470 |
16-26 |
|
|
400 |
216 |
565 |
515 |
16-26 |
580 |
525 |
16-30 |
|
|
450 |
222 |
615 |
565 |
20-26 |
640 |
585 |
20-30 |
|
|
500 |
229 |
670 |
620 |
20-26 |
710 |
650 |
20-33 |
|
|
600 |
267 |
780 |
725 |
20-30 |
840 |
770 |
20-36 |
|
|
700 |
292 |
895 |
840 |
24-30 |
910 |
840 |
24-36 |
|
|
800 |
318 |
1015 |
950 |
24-33 |
1025 |
950 |
24-39 |
|
不銹鋼電動蝶閥 關型電動蝶閥
