法蘭式金屬硬密封蝶閥
- 所屬類別：金屬硬密封蝶閥
- 產品型號：d343h10c
- 發布時間：2013-12-14
- 瀏覽次數：4035
- 聯系電話：0577-67983731
- 在 線 QQ：

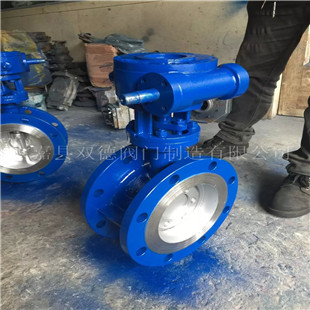

法蘭式金屬硬密封蝶閥是一個圓盤蝶板，在閥體內繞其自身的軸線旋轉從而達到啟閉或調節的閥門，蝶閥全開到全關通常是90°。 啟閉迅速，流體阻力小，可以經常操作。 結構簡單、體積小、重量輕。 可以運送泥漿在管路中積存液體最小。 調節性能可在0～90°靈敏調節。
法蘭式金屬硬密封蝶閥特點
1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、閥體不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
法蘭式金屬硬密封蝶閥采用標準
|
制造標準 |
JB/T 8527-97 |
|
法蘭標準 |
GB9113-2000 |
|
結構長度標準 |
GB12221-89 |
|
檢驗標準 |
GB/T 13927-92 |
法蘭式金屬硬密封蝶閥主要技術參數
|
公稱通經DN（mm) |
50～2000 |
|||
|
公稱壓力PN（MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
|
密封試驗(MPa) |
0.66 |
1.1 |
1.76 |
2.75 |
|
強度試驗(MPa) |
0.9 |
1.5 |
2.4 |
3.75 |
|
適用溫度 |
碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃ |
|||
|
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
|||
|
泄漏率 |
符合GB/T13927-92標準 |
|||
|
驅動方式 |
蝸輪傳動、電動、氣動、液動 |
|||
法蘭式金屬硬密封蝶閥相關產品：三偏心閥門,,不銹鋼硬密封蝶閥,多層次金屬硬密封蝶閥,,硬密封法蘭蝶閥,手動法蘭蝶閥,渦輪法蘭蝶閥,法蘭蝶閥
