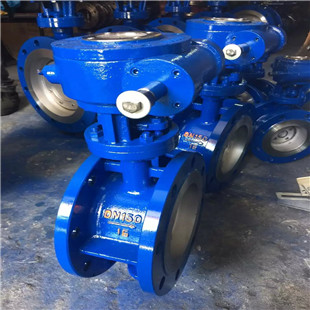

三偏心多層次金屬硬密封法蘭蝶閥
- 所屬類別：手動蝶閥
- 產品型號：d343h
- 發布時間：2013-12-14
- 瀏覽次數：3823
- 聯系電話：0577-67983731
- 在 線 QQ：
D343H三偏心多層次金屬硬密封法蘭蝶閥主要技術參數：
公稱通徑 ：DN(100-3000)；
公稱壓力：0.6、 1.0、 1.6、2.5；
試驗壓力：分為殼體強度試驗(0.9、1.5、2.4、3.75),
密封試驗0.66、1.1、1.76、2.75),
氣密性試驗（0.6、0.6、0.6、0.6）；
適用介質；水、蒸汽、油品、酸類腐蝕性介質等及粉塵顆粒物等；
驅動形式；手柄、渦輪、電動、氣動；
三偏心多層次金屬硬密封法蘭蝶閥主要零部件材料
|
零件名稱 |
材料 |
|
閥體 |
WCB、合金鋼、不銹鋼、QT450-10 |
|
蝶板 |
WCB、合金鋼、不銹鋼、QT450-10 |
|
閥軸 |
2Cr13不銹鋼、合金鋼 |
|
密封圈 |
不銹鋼圈 |
|
填料 |
柔性石墨 |
三偏心多層次金屬硬密封法蘭蝶閥采用標準
|
制造標準 |
JB/T 8527-97 |
|
法蘭標準 |
GB9113-2000 |
|
結構長度標準 |
GB12221-89 |
|
檢驗標準 |
GB/T 13927-92 |
D343H-2.5C/6C/10C三偏心多層次金屬硬密封法蘭蝶閥連接尺寸 (mm)
|
通徑 |
主要尺寸 |
O．25MPa |
0.6MPa |
1．OM Pa |
||||||||||||
|
mm |
inch |
L |
H |
H 1 |
D |
D 1 |
Z-φd |
b×f |
D |
D1 |
Z-φd |
b×f |
D |
D1 |
Z-φ d |
b×f |
|
50 |
2 |
108 |
75 |
200 |
140 |
11O |
4-φ14 |
16×3 |
140 |
110 |
4-φ14 |
16×3 |
165 |
125 |
4-φ18 |
20×3 |
|
65 |
21／2 |
112 |
93 |
210 |
160 |
130 |
4-φ14 |
16×3 |
160 |
130 |
4-φ14 |
16×3 |
185 |
145 |
4-φ18 |
20×3 |
|
80 |
3 |
114 |
98 |
226 |
190 |
150 |
4-φ18 |
18×3 |
190 |
150 |
4-φ18 |
18×3 |
200 |
160 |
8-φ18 |
20×3 |
|
100 |
4 |
127 |
130 |
250 |
210 |
170 |
4-φ18 |
18×3 |
210 |
170 |
4-φ18 |
18×3 |
220 |
180 |
8-φ18 |
22×3 |
|
125 |
5 |
140 |
165 |
295 |
240 |
200 |
8-φ18 |
20×3 |
240 |
200 |
8-φ18 |
20×3 |
250 |
210 |
8-φ18 |
22×3 |
|
150 |
6 |
140 |
175 |
315 |
260 |
225 |
8-φ18 |
20×3 |
265 |
225 |
8-φ18 |
20×3 |
285 |
240 |
8-φ22 |
24×3 |
|
200 |
8 |
152 |
220 |
380 |
320 |
280 |
8-φ18 |
22×3 |
320 |
280 |
8-φ18 |
22×3 |
340 |
295 |
8-φ22 |
24×3 |
|
250 |
10 |
165 |
250 |
405 |
375 |
335 |
12-φ18 |
24×3 |
375 |
335 |
12-φ18 |
24×3 |
395 |
350 |
12-φ22 |
26×3 |
|
300 |
12 |
178 |
300 |
480 |
440 |
395 |
12-φ22 |
24×4 |
440 |
395 |
12-φ22 |
24×4 |
445 |
400 |
12-φ22 |
26×4 |
|
350 |
14 |
190 |
330 |
545 |
490 |
445 |
12-φ22 |
24×4 |
490 |
445 |
12-φ22 |
24×4 |
505 |
460 |
16-φ22 |
26×4 |
|
400 |
16 |
216 |
360 |
550 |
540 |
495 |
16-φ22 |
24×4 |
540 |
495 |
16-φ22 |
24×4 |
565 |
515 |
16-φ26 |
26×4 |
|
450 |
18 |
222 |
380 |
620 |
595 |
550 |
16-φ22 |
24×4 |
595 |
550 |
16-φ22 |
24×4 |
615 |
565 |
20-φ26 |
28×4 |
|
500 |
20 |
229 |
410 |
680 |
645 |
600 |
20-φ22 |
26×4 |
645 |
600 |
20-φ22 |
26×4 |
670 |
620 |
20-φ26 |
28×4 |
|
600 |
24 |
267 |
460 |
750 |
755 |
705 |
20-φ26 |
26×5 |
755 |
705 |
20-φ26 |
26×5 |
780 |
725 |
20-φ30 |
30×4 |
|
700 |
28 |
292 |
530 |
820 |
860 |
810 |
24-φ26 |
26×5 |
860 |
810 |
24-φ26 |
26×5 |
895 |
840 |
24-φ30 |
30×5 |
|
800 |
32 |
318 |
610 |
91O |
975 |
920 |
24-φ30 |
26×5 |
975 |
920 |
24-φ30 |
26×5 |
1015 |
950 |
24-φ33 |
32×5 |
|
900 |
36 |
330 |
640 |
930 |
1075 |
1020 |
24-φ30 |
26×5 |
1075 |
1020 |
24-φ30 |
26×5 |
1115 |
1050 |
28-φ33 |
34×5 |
|
1000 |
40 |
410 |
720 |
980 |
1175 |
1120 |
28-φ30 |
26×5 |
1175 |
1120 |
28-φ30 |
26×5 |
1230 |
1160 |
28-φ36 |
34×5 |
|
1200 |
48 |
470 |
820 |
1220 |
1375 |
1320 |
32-φ30 |
26×5 |
1405 |
1340 |
32-φ33 |
28×5 |
1455 |
1380 |
32-φ39 |
38×5 |
|
1400 |
56 |
530 |
930 |
1310 |
1575 |
1520 |
36-φ30 |
26×5 |
1630 |
1560 |
36-φ36 |
32×5 |
1675 |
1590 |
36-φ42 |
42×5 |
|
1600 |
64 |
600 |
80 |
1460 |
|
|
|
|
1830 |
1760 |
40-φ36 |
|
1915 |
1820 |
40-φ48 |
62×5 |
|
1800 |
72 |
670 |
1090 |
1560 |
|
|
|
|
2045 |
1970 |
44-φ39 |
|
2115 |
2020 |
44-φ48 |
|
|
2000 |
80 |
760 |
1190 |
1670 |
|
|
|
|
2265 |
2 1 80 |
48-φ42 |
|
2325 |
2230 |
48-φ48 |
|
