加長桿硬密封蝶閥
- 所屬類別：三偏心硬密封蝶閥
- 產品型號：d343h
- 發布時間：2013-12-14
- 瀏覽次數：11169
- 聯系電話：0577-67983731
- 在 線 QQ：

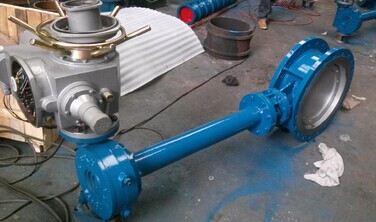

加長桿硬密封蝶閥D343H蝶閥為偏心金屬密封結構,密封形式為金屬對金屬密封,可調換金屬密封圈對金屬密封,不銹鋼板與石墨復合板密封圈對金屬密封.硬密封蝶閥的驅動形式除了電動之外還有：手動,蝸輪桿傳動,氣動等。D343H蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。
特點:
1,開啟力矩小,靈活方便,省力節能
2,三維偏心結構,使蝶板越關越緊,其密封性能可靠,達到無泄漏：
3D343H蝸輪法蘭多層次硬密封蝶閥損,使用壽命長等。
加長桿硬密封蝶閥標準:
|
設計規范 |
GB/T 12238 |
|
結構長度 |
GB/T 12221 |
|
法蘭連接 |
GB/T 9113 |
|
試驗與檢驗 |
GB/T 13927 |
|
產品標識 |
GB/T 12220 |
性能：
|
公稱通徑 |
DN（mm） |
50～300 |
||
|
公稱壓力 |
PN（MPa） |
1.0 |
1.6 |
2.5 |
|
試驗壓力 |
強度試驗 |
1.5 |
2.4 |
3.75 |
|
密封試驗 |
1.1 |
1.76 |
2.75 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用介質 |
水、蒸汽、油品、酸類腐蝕性及粉塵顆粒物等； |
|||
|
適用溫度 |
-40℃～600℃ |
|||
|
驅動形式 |
手柄、渦輪、電動、氣動、液動 |
|||
加長桿硬密封蝶閥主要零部件材料
|
零件名稱 |
材料 |
|
閥體 |
WCB、合金鋼、不銹鋼、QT450-10 |
|
蝶板 |
WCB、合金鋼、不銹鋼、QT450-10 |
|
閥軸 |
2Cr13不銹鋼、合金鋼 |
|
密封圈 |
不銹鋼圈 |
|
填料 |
柔性石墨 |
專業蝶閥生產制造商-雙德閥門專業生產金屬硬密封蝶閥，多層次硬密封蝶閥，電動蝶閥，法蘭蝶閥，三偏心硬密封蝶閥，對夾式蝶閥，襯四氟蝶閥，焊接硬密封蝶閥，不銹鋼蝶閥，手動蝶閥，渦輪蝶閥，氣動蝶閥，信號蝶閥，通風蝶閥，對夾式氣動蝶閥，液控蝶閥，真空蝶閥，軟密封蝶閥，煤氣蝶閥，伸縮蝶閥，襯膠蝶閥，不銹鋼氣動蝶閥。是國內著名『蝶閥』制造商,為廣大客戶打造外觀精美,價格合理、售后保證的高品質.其中，硬密封蝶閥產品有：電動三偏心硬密封蝶閥，三偏心對夾硬密封蝶閥，三偏心金屬硬密封蝶閥，加長桿硬密封蝶閥， 為廣大的代理商和企業客戶解決解決運輸過程中對閥門外觀造成影響;我們的包裝為升級為泡沫包裝。公司自成立以來圍繞客戶的需求并持續創新！
