- 所屬類別：不銹鋼蝶閥
- 產品型號：d941w
- 發布時間：2013-12-18
- 瀏覽次數：3552
- 聯系電話：0577-67983731
- 在 線 QQ：
D941W型高溫蝶閥由角型程電子式電動執行器和蝶形閥調節機構組成。采用JS型、SHJS型全電子式電動執行器為通風蝶形閥的驅動裝置。機電一體化的結構設計，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、控制精確，以AC220V或AC380V電源電壓作動力，接受控制系統輸入的(4-20mA或1-5VDC)電流信號或電壓信號，即可控制運轉，實現對工藝流體介質的比例調節控制或開關控制。
其主要特點：通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度和耐腐蝕性歲閥體選材而定，公稱壓力＜0.6Mpa，其泄漏量控制在最大流通量的2％以內，應用于工業、冶金、環保等管道作通風調節介質流量之用。具有結構簡單、重量輕、操作力矩小、啟閉迅速、動作靈活、流通能力大、調節精度高等特點。適用與煙氣、粉塵、空氣或含有懸浮顆粒的流體及濃濁、漿狀流體的調節與控制。
高溫蝶閥主要技術參數和性能指標
公稱通徑DN(mm) DN50~DN200
公稱壓力PN(MPa) 0.1、0.25、0.6
閥芯轉角 0~70°
作用形式 電開式或電閉式
流量特性 近似等百分比
允許壓差Mpa 0.6
性能指標 基本誤差：±2.5％；回差≤±2.0％；死區≤3.0％
電源電壓 AC220V、AC380V、DC24V
調節型 信號范圍 0~10mA、4~20mA、1.5VDC
開關型 電信號 AC220V、AC380V、DC24V；反饋信號，有源觸點信號或無源觸點信號
高溫蝶閥主要技術參數
|
公稱通徑 |
DN |
50～2000 |
||
|
公稱壓力 |
PN(MPa) |
0.05 |
0.25 |
0.6 |
|
試驗壓力 |
強度試驗 |
0.075 |
0.375 |
0.9 |
|
密封試驗 |
≤1.5%泄漏量 |
|||
|
適用介質 |
煤氣、含塵氣體、煙道氣等 |
|||
|
驅動形式 |
氣傳動、電傳動 |
|||
高溫蝶閥零件的材質
|
零件名稱 |
材料 |
|
閥體 |
鑄鐵、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
|
蝶板 |
鑄鐵、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
|
閥座密封圈 |
與閥體相同 |
|
閥桿 |
碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼 |
|
填料 |
氟塑料、柔性石墨 |

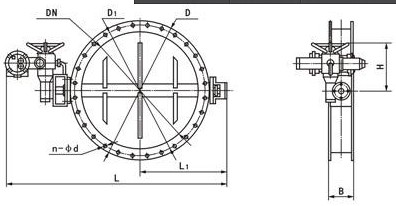

D 94 1 W - 0.5、2.5、6 C.P.R.V系列高溫蝶閥連接尺寸
|
公稱通徑DN |
結構長度 |
外型尺寸(參考值) |
連接尺寸(標準值) |
參考 |
|||||||||
|
0.05MPa和0.25MPa |
0.6MPa |
||||||||||||
|
毫米 |
英寸 |
L |
H |
H0 |
A |
B |
D |
D1 |
n-d |
D |
D1 |
n-d |
|
|
50 |
2 |
108 |
70 |
418 |
250 |
225 |
140 |
110 |
4-14 |
140 |
110 |
4-14 |
42 |
|
65 |
21/2 |
112 |
80 |
438 |
250 |
225 |
160 |
130 |
4-14 |
160 |
130 |
4-14 |
53 |
|
80 |
3 |
114 |
95 |
466 |
250 |
225 |
190 |
150 |
4-18 |
190 |
150 |
4-18 |
62 |
|
100 |
4 |
127 |
105 |
486 |
250 |
225 |
210 |
170 |
4-18 |
210 |
170 |
4-18 |
81 |
|
125 |
5 |
140 |
120 |
516 |
325 |
245 |
240 |
200 |
8-18 |
240 |
200 |
8-18 |
90 |
|
150 |
6 |
140 |
132 |
541 |
325 |
245 |
265 |
225 |
8-18 |
265 |
225 |
8-18 |
100 |
|
200 |
8 |
152 |
160 |
779 |
325 |
245 |
320 |
280 |
8-18 |
320 |
280 |
8-18 |
110 |
|
250 |
10 |
165 |
187 |
836 |
363 |
313 |
375 |
335 |
12-18 |
375 |
335 |
12-18 |
145 |
|
300 |
12 |
178 |
220 |
901 |
363 |
313 |
440 |
395 |
12-22 |
440 |
395 |
12-22 |
160 |
|
350 |
14 |
190 |
245 |
954 |
363 |
313 |
490 |
445 |
12-22 |
490 |
445 |
12-22 |
215 |
|
400 |
16 |
216 |
270 |
1003 |
363 |
313 |
540 |
495 |
16-22 |
540 |
495 |
16-22 |
230 |
|
450 |
18 |
222 |
297 |
1058 |
465 |
439 |
595 |
550 |
16-22 |
595 |
550 |
16-22 |
250 |
|
500 |
20 |
229 |
322 |
1111 |
546 |
556 |
645 |
600 |
20-22 |
645 |
600 |
20-22 |
260 |
|
600 |
24 |
267 |
377 |
1233 |
546 |
556 |
755 |
705 |
20-26 |
755 |
705 |
20-26 |
370 |
|
700 |
28 |
292 |
430 |
1338 |
546 |
556 |
860 |
810 |
24-26 |
860 |
810 |
24-26 |
400 |
|
800 |
32 |
318 |
487 |
1452 |
546 |
556 |
975 |
920 |
24-30 |
975 |
920 |
24-30 |
560 |
|
900 |
36 |
330 |
537 |
1588 |
632 |
706 |
1075 |
1020 |
24-30 |
1075 |
1020 |
24-30 |
580 |
|
1000 |
40 |
410 |
587 |
1689 |
632 |
706 |
1175 |
1120 |
28-30 |
1175 |
1120 |
28-30 |
660 |
|
1200 |
48 |
470 |
687 |
1938 |
632 |
706 |
1375 |
1320 |
32-30 |
1405 |
1340 |
32-33 |
950 |
|
1400 |
56 |
530 |
760 |
2670 |
790 |
1338 |
1575 |
1520 |
36-30 |
1630 |
1560 |
36-36 |
1280 |
|
1600 |
64 |
600 |
895 |
2810 |
868 |
1476 |
1790 |
1730 |
40-30 |
1830 |
1760 |
40-36 |
1510 |
|
1800 |
72 |
670 |
995 |
3020 |
868 |
1476 |
1990 |
1930 |
44-30 |
2045 |
1970 |
44-39 |
2500 |
|
2000 |
80 |
760 |
1095 |
3220 |
965 |
1600 |
2190 |
2130 |
48-30 |
2265 |
2180 |
48-42 |
2900 |
歡迎您訪問我們的網站，高溫蝶閥報價及技術咨詢請?jiān)L問我們的網站或來電來函，我們將竭誠為您提供更優質的服務，您的滿意，是雙德人永恒的追求！
