耐腐閥門
- 所屬類別：襯四氟蝶閥
- 產品型號：d341f46
- 發布時間：2013-12-26
- 瀏覽次數：2880
- 聯系電話：0577-67983731
- 在 線 QQ：
耐腐閥門D341F46是為了適應一些具有強酸、強堿的腐蝕性環境，石油、化工、食品等多個特殊領域的需要，在常規蝶閥的閥內和閥板上襯聚四氟，使介質和閥體隔離，達到防腐的效果。耐腐閥門在常規條件下可以替代不銹鋼閥體，具有更高的性價比。蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。D341F型法蘭襯氟蝶閥適用于各種不同類型工業管道中液體和氣體（包括蒸 氣）的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。
耐腐閥門采用的材料
聚全氟乙烯 FEP (F46)
適用介質：
任何有機溶劑或試劑，稀或濃無 機 酸，堿，酮，芳烴，氯化烴等。
使用溫度：
-85~150
特點：力學，電性能和化學穩定性基本與F4相同，但突出優點是動擊韌性
高，有極好的耐候性和輻射性。
聚三氟乙烯 PCTEF (F3)
適用介質：
各種有機溶劑，無機腐蝕液(氧化性酸類)
使用溫度：-195~120
特點：耐熱性，電性能和化學穩定性僅次于F4，機械強度，蠕變性能，硬度比F4好些
聚丙烯： RPP
適用介質：無機鹽類的水溶液，無 機 酸類，堿類的稀或濃溶液。
使用溫度：-14~80
特點：最輕的塑料之一，其屈服，拉伸和壓縮強度，硬度均優于低壓聚乙烯，有很突出的剛性，耐熱性好，易成型，優廉。改性后動擊性，流動性，彎曲彈性。
聚氯乙烯: 硬質)PVC
適用介質：耐水，濃堿，非氧化性酸，鏈烴，油和臭氧等。
使用溫度：0-55
特點：機械強度較高，化學穩定性及介電性能優良，耐油性和抗老性也較好，易熔接
及粘合，價格較低。
聚四氯乙烯 PTFE(F4)
使用介質：強酸，強堿，強氧化劑等。
使用溫度：-200~180
特點：具有優異的化學穩定性，有很高的耐熱性，耐寒性，磨擦系數很低，是極好的 自潤滑材料，但機械性能較低，流動性差，熱膨脹大。
聚偏氯乙烯 PVDF(F2)
使用介質：耐大多數化學藥品和溶劑，
使用溫度：-70~100
特點：拉紳強度與壓縮強度比F4好，耐彎折，耐候，耐輻射。耐光和老化等，最大特 點是韌性好，易成型。
聚烯烴：PO
適用介質： 各種濃度的酸堿鹽及某些有機溶劑。
使用溫度：-58~80
特點：是目前世界最理想的防腐材料，已廣泛用于旋轉成型的大型設備和管道件內襯。
耐腐閥門主要零部件材料表
|
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹耐酸鑄鋼 |
超低碳不銹耐酸鑄鋼 |
||
|
Z |
C |
P8 |
R8 |
P3 |
R3 |
||
|
1 |
閥體/閥蓋 |
A126-C |
A216-WCB |
A351-CF8 |
A351-CF8M |
A351-CF3 |
A351-CF3M |
|
2 |
蝶板 |
A216-WCB |
A105 |
A351-CF8 |
A351-CF8M |
A351-CF3 |
A351-CF3M |
|
3 |
閥桿 |
A182-F6 |
A182-F304 |
A182-F316 |
A182-F304L |
A182-F316L |
|
|
4 |
襯里/閥座 |
PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO |
|||||
|
5 |
緊固銷 |
A182-F6 |
A182-F304 |
A182-F316 |
A182-F304L |
A182-F316L |
|
|
6 |
填料 |
PTFE(F4) |
PTFE(F4) |
PTFE(F4) |
|||
|
7 |
填料壓蓋 |
A216-WCB |
CF8 |
CF8M |
CF8 |
CF3M |
|
|
8 |
支架 |
A216-WCB |
A351-CF8 |
A351-CF8 |
|||
|
9 |
緊固螺栓 |
A193-B7 |
A193-B8M |
A193-B8M |
|||
|
10 |
螺母 |
A194-2H |
A194-8 |
A194-8 |
|||

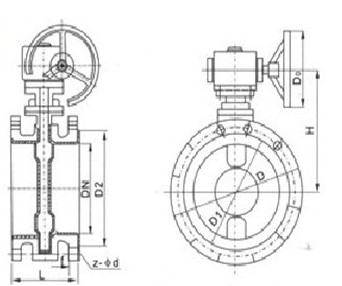

耐腐閥門主要外形和連接尺寸
|
公稱通經 |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
|
|
DN(mm) |
NPS(inch) |
Class 125Lb/150Lb |
||||||
|
80 |
3 |
127 |
190 |
152.5 |
127 |
2 |
19 |
4-φ19 |
|
100 |
4 |
127 |
229 |
190.5 |
157 |
2 |
24 |
8-φ19 |
|
125 |
5 |
127 |
254 |
216 |
186 |
2 |
24 |
8-φ22 |
|
150 |
6 |
127 |
279 |
241.5 |
216 |
2 |
26 |
8-φ22 |
|
200 |
8 |
152.4 |
343 |
298.5 |
270 |
2 |
29 |
8-φ22 |
|
250 |
10 |
203.2 |
406 |
362 |
324 |
2 |
31 |
12-φ25 |
|
300 |
12 |
203.2 |
483 |
432 |
381 |
2 |
32 |
12-φ25 |
|
350 |
14 |
203.2 |
533 |
476 |
413 |
2 |
35 |
12-φ29 |
|
400 |
16 |
203.2 |
597 |
540 |
470 |
2 |
37 |
16-φ29 |
|
450 |
18 |
203.2 |
635 |
578 |
533 |
2 |
40 |
16-φ32 |
|
500 |
20 |
203.2 |
699 |
635 |
584 |
2 |
43 |
20-φ32 |
|
600 |
24 |
203.2 |
813 |
749.5 |
692 |
2 |
48 |
20-φ25 |
|
750 |
30 |
304.8 |
887 |
846 |
813 |
2 |
45 |
44-φ23 |
|
900 |
36 |
304.8 |
1057 |
1009.7 |
972 |
2 |
53 |
44-φ26 |
|
1050 |
42 |
304.8 |
1226 |
1171.4 |
1130 |
2 |
59 |
48-φ29 |
|
1200 |
48 |
381 |
1392 |
1335 |
1289 |
2 |
65 |
44-φ32 |
訂貨須知：
一、①耐腐閥門產品名稱與型號②耐腐閥門口徑③耐腐閥門是否帶附件以便我們的為您正確選型④耐腐閥門的使用壓力⑤耐腐閥門的使用介質的溫度
歡迎您訪問我們的網站，耐腐閥門型號，結構，圖片，價格等，由于規格多，耐腐閥門工況不一樣，報價需要來電來函！我們將竭誠為您提供優質的服務！您的滿意，是雙德人永恒的追求！
