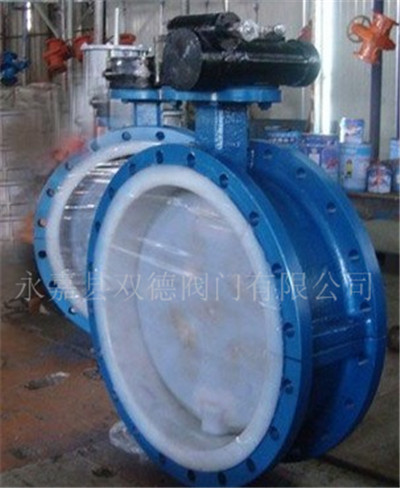

氣動襯里蝶閥概述：
Df41f46襯氟蝶閥是一個圓盤蝶板，在閥體內繞其自身的軸線旋轉從而達到啟閉或調節的閥門，蝶閥全開到全關通常是90°。 啟閉迅速，流體阻力小，可以經常操作。 結構簡單、體積小、重量輕。 可以運送泥漿在管路中積存液體最小。 調節性能可在0～90°靈敏調節。 主要技術參數： 工作溫度： X：60℃ J：80℃ XB或JB：150℃ XC、JC、F46：200℃ SDJD：250℃ XE、JE：250℃ 閥體、閥桿材料 ：閥體材料：鑄鐵、碳鋼、不銹鋼、 閥桿材料：35#不銹鋼 適用介質 ： 水、蒸汽、油品及腐蝕性。雙德Df41f46襯氟蝶閥軟密封蝶閥適用于溫度≤120℃,公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡造紙等給排水、氣體管道上作調節流量和截止介質用。
Df41f46襯氟蝶閥結構特點：
1、設計新穎、合理、結構獨特,重量輕,啟閉迅速。
2、操力矩小,操作方便,省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換、密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕、使用壽命長等特點。
氣動襯里蝶閥標準規范：
設計制造標準：GB/T 12238-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
氣動襯里蝶閥主要參數：
|
公稱通徑DN（mm) |
50～2000 |
50～1600 |
|
|
公稱壓力PN（MPa) |
0.6 |
1.0 |
1.6 |
|
密封試驗(MPa) |
0.66 |
1.1 |
1.76 |
|
強度試驗(MPa) |
0.9 |
1.5 |
2.4 |
|
適用溫度 |
橡膠：-40℃～90℃氟橡膠：-20℃～200℃ |
||
|
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
||
|
泄漏率 |
符合GB/T13927-92標準 |
||
|
驅動方式 |
蝸輪傳動、電動、氣動、液動 |
||
氣動襯里蝶閥零件材料與工況：
|
零件名稱 |
材料 |
|
閥體 |
WCB、QT450-10、HT200、HT250、不銹鋼 |
|
蝶板 |
WCB、QT450-10、HT200、HT250、不銹鋼 |
|
閥軸 |
2Cr13 |
|
密封圈 |
耐油橡膠 |
|
填料 |
柔性石墨 |
氣動襯里蝶閥外形連接尺寸
|
公稱通徑 |
尺寸 (mm) |
||||||
|
L |
1.0MPa |
1.6MPa |
|||||
|
D |
D1 |
Z-Φd |
D |
D1 |
Z-Φd |
||
|
50 |
108 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
|
65 |
112 |
185 |
145 |
4-18 |
185 |
145 |
4-18 |
|
80 |
114 |
200 |
160 |
8-18 |
200 |
160 |
8-18 |
|
100 |
127 |
220 |
180 |
8-18 |
220 |
180 |
8-18 |
|
125 |
140 |
250 |
210 |
8-18 |
250 |
210 |
8-18 |
|
150 |
140 |
285 |
240 |
8-22 |
285 |
240 |
8-22 |
|
200 |
152 |
340 |
295 |
8-22 |
340 |
295 |
12-22 |
|
250 |
165 |
395 |
350 |
12-22 |
405 |
355 |
12-26 |
|
300 |
178 |
445 |
400 |
12-22 |
460 |
410 |
12-26 |
|
350 |
190 |
505 |
460 |
16-22 |
520 |
470 |
16-26 |
|
400 |
216 |
565 |
515 |
16-26 |
580 |
525 |
16-30 |
|
450 |
222 |
615 |
565 |
20-26 |
640 |
585 |
20-30 |
|
500 |
229 |
670 |
620 |
20-26 |
710 |
650 |
20-33 |
|
600 |
267 |
780 |
725 |
20-30 |
840 |
770 |
20-36 |
|
700 |
292 |
895 |
840 |
24-30 |
910 |
840 |
24-36 |
|
800 |
318 |
1015 |
950 |
24-33 |
1025 |
950 |
24-39 |
氣動襯里蝶閥執行器主要特點:
1、流量特性趨于直線,調節性能最優。
2、可根據用戶要求配置氣動、電動裝置,滿足遙控和程控的需要。
3、由于襯里材料為聚全氟乙烯，具有耐強腐蝕性。
4、結構簡單,開關迅速,90°旋轉啟閉。
5、體積小、重量輕、操作輕巧、便于安裝、維修。
6、密封性能優良可靠、零泄漏,使用壽命長。
7、氣動執行器采用AT型氣缸，動作輕巧靈便，啟閉迅速。
歡迎您訪問我們的網站www.socialtime.cn
