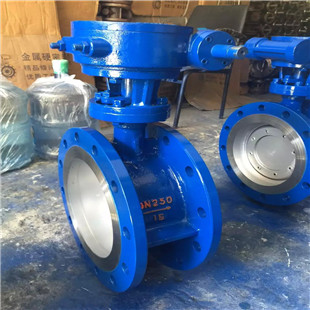

法蘭式雙偏心蝶閥

法蘭式雙偏心蝶閥
  • 所屬類別：雙偏心蝶閥
  • 產品型號：d342x
  • 發布時間：2014-10-25
  • 瀏覽次數：12133
  • 聯系電話：0577-67983731
  • 在 線 QQ： 點擊這里給我發消息

一、產品概述：

雙德法蘭式雙偏心蝶閥，驅動方式可選用手動、蝸輪、氣動、電動，連接方式可選用法蘭、對夾，結構形式可選用單偏心、中線式、雙偏心、三偏心，密封結構可選用軟密封、硬密封，壓力范圍PN0.1-10Mpa，公稱通徑為DN40～2000mm，材質可選用鑄鋼、不銹鋼。

雙偏心蝶閥產品概述：
我公司研制的雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。



二、特點：

1、法蘭式雙偏心蝶閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、雙偏心蝶閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、法蘭式雙偏心蝶閥結構獨特，操作靈活，省力，方便。



三、標準參數表：



公稱通徑

40mm~1200mm

法蘭標準

ISO7005-2 1988

最大工作壓力

1.6MPa

殼體試驗壓力

1.5 倍工作壓力

密封試驗壓力

1.1 倍工作壓力

工作溫度范圍

NBR 閥座 -10oC~80 o C 、 EPDM 閥座 -20oC~120oC

允許長期使用溫度

NBR 閥座 0oC~60 o C 、 ,EPDM 閥座 0oC~100oC

材料

( 見《可選材料表》部分 )

結構尺寸

ISO5752-88

驅動型式

手柄

50mm~300mm

蝸輪

50mm~1200mm

氣動

50mm~1200mm

電動

50mm~1200mm

表面處理

環氧聚酯涂料 、 尼龍 11 、 烤漆



四、法蘭式雙偏心蝶閥標準規范：



項目名稱

采用標準

可選標準

設計制造驗收

GB/T12238-1989

ISO/DIN10631-91

閥門結構長度

GB/T12221-1989

ISO5752-88

閥門法蘭連接

GB9113-1988

ISO7005. 2

閥門檢驗

GB/T13927-1992

ISO/DIN5208-87

閥門標志

GB12220-1989

ISO5209-87

驅動裝置連接

GB12223-1989

ISO/DIN5211-89

閥門供貨要求

GB/T12252

————

注：蝶閥不僅符合 ISO,GB 標準，同時也兼容世界其它國家標準

五、可選材料：



主要零部件

材質

適用規格

主要零部件

材質

適用規格

閥體

球墨鑄鐵 灰鑄鐵 鑄鋼 不銹鋼

50mm~1200mm 50mm~1200mm 50mm~300mm 50mm~300mm

閥桿

不銹鋼 410 不銹鋼 316 不銹鋼 304 碳鋼鍍鎳磷

50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm

閥板

不銹鋼 CF8 不銹鋼 CF8M 球墨鑄鐵鍍鎳磷 球墨鑄鐵覆尼龍

50mm~600mm 50mm~600mm 50mm~1200mm 50mm~1200mm

閥座

丁腈橡膠 NBR 乙丙橡膠 EPDM 氟橡膠 VITON 硅橡膠 SEP 耐熱 EPDM 耐磨 EPDM PTFE

50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~600mm



六、軟密封雙偏心蝶閥密封面適用介質， 溫度推薦表：A 非常適用 B 適用 C 有限適用 D 不適用



密封副材質

適用溫度

介質類型及適用程度

突出特性

淡水

海 水

鹽 類

強 堿

弱 堿

強 酸

弱 酸

天 然 氣

醇 類

空 氣

蒸 汽

油 類

食 品

閥座

丁腈

-12oC~82oC

A

A

A

B

A

D

B

A

C

A

D

A

B

耐油

三元乙丙

-35oC~135oC

A

A

A

A

A

C

A

B

B

A

A

C

A

耐老化

耐腐蝕三元乙丙

-35oC~160oC


A


A


A


A


A


A


A


B


B


A


A


C


A

耐腐蝕 、 耐老化

氟橡膠

-23oC~135oC

A

A

A

A

A

C

A

A

C

A

A

A

A

耐高溫 、 耐腐蝕

聚四氟乙烯

-10oC~150oC

A

A

A

C

A

A

A

A

A

A

A

A

A

耐腐蝕 、 耐高溫

蝶板

球鐵電鍍

-30oC~350oC

B

D

C

D

C

D

C

B

A

B

A

A

C

耐熱

球鐵尼龍覆層

-30oC~100oC


A


A


A


A


A


D


A


A


C


A


D


A


A

抗蝕 、 耐磨

鋁青銅

-273oC~232oC

A

B

C

D

C

D

B

A

A

A

A

A

C

耐熱 、 耐腐蝕

不銹鋼

-268oC~316oC

A

B

C

C

B

C

A

A

A

A

A

A

A

耐高溫 、 耐腐蝕

七、法蘭式雙偏心蝶閥連接尺寸：

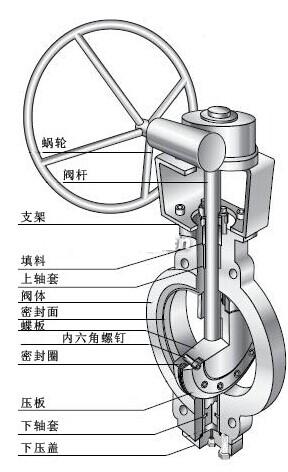

法蘭式雙偏心蝶閥結構圖



公稱通徑

結構長度
(標準值)

外形尺寸
(參考值)

連接尺寸
(標準值)

0.6MPa

1.0MPa

1.6MPa

毫米

英寸

L

H

H0

A

B

D0

n-d

D0

n-d

D0

n-d

50

2

43

63

315

180

65

110

4-14

125

4-18

125

4-18

65

21/2

46

70

330

180

65

130

4-14

145

4-18

145

4-18

80

3

46

83

390

245

72

150

4-18

160

8-18

160

8-18

100

4

52

105

431

240

72

170

4-18

180

8-18

180

8-18

125

5

56

115

455

240

72

200

8-18

210

8-18

210

8-18

150

6

56

137

626

350

93

225

8-18

240

8-22

240

8-22

200

8

60

164

720

350

93

280

8-18

295

8-22

295

12-22

250

10

68

206

800

550

350

335

12-18

350

12-22

355

12-26

300

12

78

230

860

600

350

395

12-22

400

12-22

410

12-26

350

14

78

248

883

600

350

445

12-22

460

16-22

470

16-26

400

16

102

289

972

600

350

495

16-22

515

16-26

525

16-30

450

18

114

320

1043

750

380

550

16-22

565

20-26

585

20-30

500

20

127

343

1098

750

380

600

20-22

620

20-26

650

20-33

600

24

154

413

1236

750

380

705

20-26

725

20-30

770

20-36

700

28

165

478

1431

750

380

810

24-26

840

24-30

840

24-36

800

32

190

525

1488

750

380

920

24-30

950

24-33

950

24-39

900

36

203

620

1615

1250

380

1020

24-30

1050

28-33

1050

28-39

1000

40

216

725

1765

1500

580

1120

28-30

1160

28-36

1170

28-42

1200

48

254

780

1976

1500

580

1340

32-33

1380

32-39

1390

32-48



八、訂貨選型：

 0、單偏心 1、中線式  2、雙偏心 3、三偏心

中線式：通風蝶閥，襯里閥門。

單偏心，雙偏心蝶閥：我公司一般為軟密封型。

三偏心蝶閥：我公司一般為硬密封型。

5、密封面或襯里材料代號

B巴氏合金 C搪瓷 F氟塑料  H Cr13系列  J襯膠

M蒙乃爾合金 N尼龍塑料  T銅合金  Y硬質合金

X橡膠  P表硼鋼

注：如果密封面代號用W表示，表示密封面材料為本體材料，即直接在閥體加工密封面（通常閥體為不銹鋼情況下閥座密封面一般由本體加工而成，另一種為通風型），不用另外堆焊或用其它密封面材料
