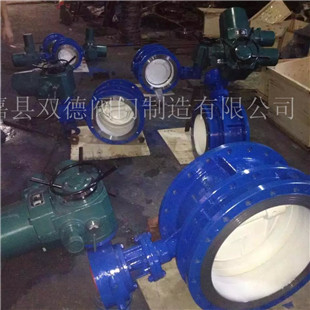

硬密封伸縮蝶閥

硬密封伸縮蝶閥

所屬類別：伸縮蝶閥
產品型號：電動法蘭式伸縮蝶閥，法蘭電動伸縮蝶閥,電動法蘭伸縮蝶閥，蝸輪伸縮蝶閥
發布時間：2015-09-07
瀏覽次數：2470
聯系電話：0577-67983731
在線 QQ：

硬密封伸縮蝶閥業生產廠家，由本廠自主研發生產的【蝶閥】質量可靠、價格合理、售后服務完善?！菏謩由炜s蝶閥』適用于各種輕重工業及樓宇管道。雙德品質，全球共享!【蝶閥】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

【蝶閥】主要特點：（1）啟閉方便迅速、省力、流體阻力小，可以經常操作。（2）結構簡單，體積小，重量輕。（3）可以運送泥漿，在管道口積存液體最少。（4）低壓下，可以實現良好的密封。（5）調節性能好。【蝶閥】安裝提示：（1）在安裝時，閥瓣要停在關閉的位置上。（2）開啟位置應按蝶板的旋轉角度來確定。（3）帶有旁通閥的蝶閥，開啟前應先打開旁通閥。（4）應按制造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。

硬密封伸縮蝶閥應用范圍：

伸縮蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。三偏心金屬硬密封伸縮蝶閥的閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無磨擦，關閉時隨著傳動機構的力矩增大來補償密

封，提高了蝶閥的密封性能及延長使用壽命的優點，適用于耐高溫、高壓及耐腐蝕、抗磨損等行業。

硬密封伸縮蝶閥概

性能規范	采用標準
用途及特點	法蘭連接尺寸：GB9115-88； GB17241.6-98
本蝶閥選用于食品、飲料、醫藥、化工等純凈管路及工	GB91113-88； GB4216-84
業、水處理、高層建筑、給排水管路作啟閉或調節介質	結構長度：GB12221-89
流量之用。	壓力試驗：GB/T13927-92；

硬密封伸縮蝶閥尺寸;

規格 (mm)	H1	H2	H3	最大長度 Lmax	最小長度 Lmin	設計長度 L1	D1			Z-d
規格 (mm)	H1	H2	H3	最大長度 Lmax	最小長度 Lmin	設計長度 L1	0.6MPa	1.0MPa	1.6MPa	0.6MPa	1.0MPa	1.6MPa
50	80	112	32	163	138	151	110	125	125	4-14	4-18	4-18
65	95	122	32	188	152	170	130	145	145	4-14	4-18	4-18
80	98	130	32	192	162	177	150	160	160	4-18	8-18	8-18
100	114	142	32	215	175	205	170	180	180	4-18	8-18	8-18
125	128	174	32	230	185	215	200	210	210	8-18	8-18	8-18
150	139	180	32	240	195	225	225	240	240	8-18	8-22	8-22

五、電動伸縮蝶閥安裝連接尺寸：

公稱通徑	外形尺寸（參考值）							法蘭尺寸和螺栓孔尺寸（標準值）
公稱通徑	H	H1	設計最大長度	設計最小長度	設計長度	A	B	0.6MPa				1.0MPa				1.6MPa
毫米	H	H1	設計最大長度	設計最小長度	設計長度	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	80	309	186	156	171	180	200	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	95	337	190	160	175	180	200	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	98	347	198	166	182	180	200	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	114	373	228	188	208	180	200	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	128	405	240	201	220	180	200	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	139	440	246	206	226	270	280	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	174	612	265	219	242	400	425	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	215	693	295	240	267	400	425	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	245	747	308	254	282	450	560	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	270	802	327	272	300	450	560	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	305	991	368	308	338	535	580	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	325	1037	370	310	340	535	580	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	360	1127	392	332	362	535	580	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	445	1377	441	375	408	570	660	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	505	1496	460	400	430	750	550	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	560	1584	499	445	475	750	550	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	630	1676	520	460	490	750	550	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	680	1760	600	530	565	900	750	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	795	2018	675	571	623	1000	925	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
1400	900	2363	760	683	722	1000	925	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48
1600	1100	2723	860	770	815	1000	925	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56
1800	1124	2844	930	830	880	1100	980	2045	1970	1718	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56
2000	1292	3127	1020	920	970	1100	980	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62
